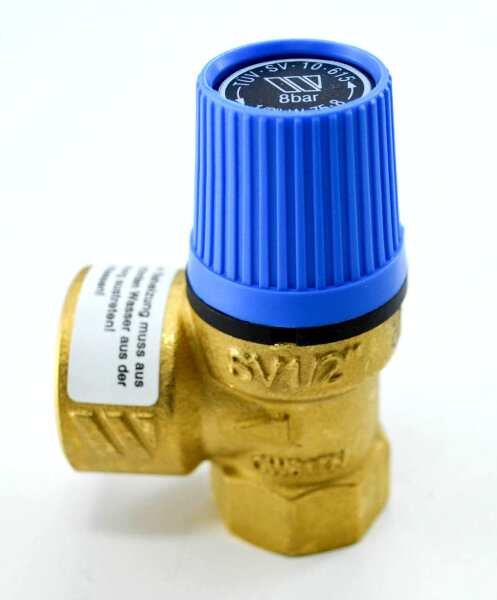

Die Membran-Sicherheitsventile sind bauteilgeprüft und für Warmwasserbereiter nach DIN 4753 einsetzbar. Die Betriebstemperatur liegt von -10° C bis + 110°C.
Technische Daten:
- Behälter-Inhalt bis max. 200 Ltr.
- Anschluß: Eingang 1/2" Innengewinde x Ausgang 3/4" Innengewinde
- Lieferbar in 6,0 bar, 8,0 bar und 10,0 bar
- Körper aus Pressmessing: EN 12165-99 CW 617N
- Membrane aus hitze- und alterungsbeständigem Material
- Drehkappe und Federhaube aus schlagfestem Kunststoff, Farbe: blau
- Feder aus Ni-Cr Stahl
- Federbelastung nicht verstellbar
- Betriebstemperatur -10° C bis + 110° C
- Verwendung: Wasser-neutrale Flüssigkeiten
Einsatzbereich:
Die Membran-Sicherheitsventile werden zur Absicherung von unter Druck stehenden Flüssigkeitssystemen gegen Drucküberschreitung verwendet. In erster Linie zum Absichern von geschlossenem Warmwasserbereitern gem. AD-Merkblatt A3 bzw. DIN 4753.
Ansprechdruck:
Der Abblasedruck ist vom Werk auf 6,0 bar, 8,0 bar oder 10 bar eingestellt und durch eine eingepresste Sicherungskappe, die das Bauprüfzeichen trägt, gegen Verstellen gesichert. Ein nachträgliches Verstellen ist nicht zulässig und ohne Zerstörung der Sicherungskappe nicht möglich.
Montagehinweis:
Das Ventil ist unter Beachtung der DIN 1988 sowie der Pfeilrichtung in der Kaltwasserleitung über dem Niveau des Warmwasserbereiters zu montieren. Eine Verbindungsleitung vom Warmwasserbereiter zum Membran-Sicherheitsventil darf nicht absperrbar sein. Es dürfen keine Schmutzfänger oder andere Verengungen eingebaut sein. Die Ausblaseleitung muss in der Grösse des Sicherheitsventil-Austrittsquerschnittes ausgeführt sein, darf höchstens 2 Bögen aufweisen und nicht länger als 2 m sein. Das Sicherheitsventil muss gut zugänglich sein und so ausgeführt sein, dass beim Abblasen keine Personen gefährdet werden können.
