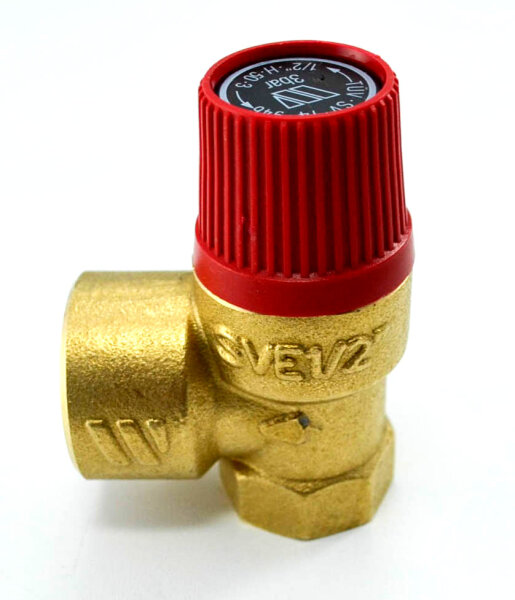

Die Membran-Sicherheitsventile sind bauteilgeprüft und für geschlossene Heizungsanlagen nach DIN EN 12828 einsetzbar. Die Ventile sind glykolbeständig bis 50 % Glykolanteil. Die Betriebstemperatur liegt von -10° C bis + 110°C.
Technische Daten:
- max. Wärmeleistung bis ca. 50 KW
- Anschluß: Eingang 1/2" Innengewinde x Ausgang 3/4" Innengewinde
- Lieferbar in 2,5 bar und 3,0 bar
- Körper aus Pressmessing: EN 12165-99 CW 617N
- Membrane aus hitze- und alterungsbeständigem Material
- Drehkappe und Federhaube aus schlagfestem Kunststoff, Farbe: rot
- Feder aus Ni-Cr Stahl
- Federbelastung nicht verstellbar
- Betriebstemperatur -10° C bis + 110° C
Einsatzbereich:
Die Membran-Sicherheitsventile werden zur Absicherung von geschlossenen Heizuungsanlagen entsprechend DIN 4751 Teil 2, die mit Ausdehnungsgefäßen und mit einer thermostatisch abgesicherten Wasservorlauftemperatur bis + 120° C betrieben werden, gegen eine Drucküberschreitung verwendet.
Ansprechdruck:
Der Abblasedruck ist auf 2,5 bzw. 3,0 bar eingestellt und durch eine eingepresste Sicherungskappe, die das Bauprüfzeichen trägt, gegen Verstellen gesichert. Ein nachträgliches Verstellen ist nicht zulässig und ohne Zerstörung der Sicherungskappe nicht möglich.
Montagehinweis:
Das Ventil ist senkrecht am höchsten Punkt des Wärmeerzeugers oder in unmittelbarer Nähe davon zu montieren. Die Ausblaseleitung muss in der Grösse des Sicherheitsventil-Austrittquerschnittes ausgeführt sein, darf höchstens 2 Bogen aufweisen und darf nicht länger als 2 m sein. Die Öffnung der Ausblaseleitung muss frei beobachtbar sein. Die Leitung muss so verlegt sein, dass beim Abblasen des Sicherheitsventils keine Personen gefährdet werden können.
Angaben zur Produktsicherheit
Herstellerinformationen:
Watts Industries Deutschland GmbH
Godramsteiner Hauptstr. 167
Rheinland-Pfalz
Landau, 76829 Deutschland
