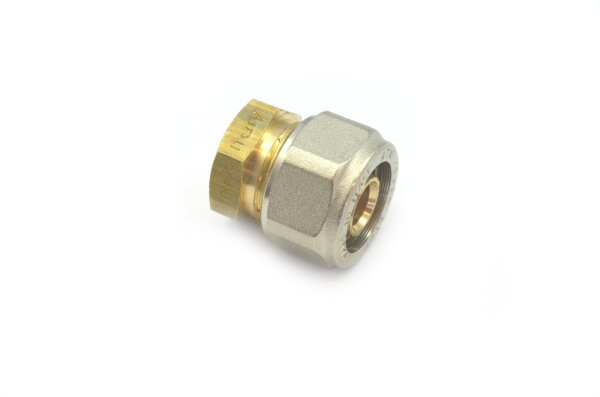

Schraubfitting Endstück für Mehrschichtverbundrohr

Artikelnummer: 5802
Kategorie: Klemmring Schraubfittings

Größe

1,90 €

inkl. 19% USt. ,

Knapper Lagerbestand

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Beschreibung

Das Schraubfittings-Klemmring System für Mehrschichtverbund besteht aus umfangreichen und hochwertigen Messing vernickelten Schraubfittings mit DIN-DVGW Zulassung.

Eigenschaften und Vorteile:

Das System ist für die Heizungs- und Sanitäranwendung einsetzbar. Der Fittingkörper besteht aus Pressmessing UNI DN12165 CW617 N bzw. gezogener und geglühter Messingstange UNI EN12164 CW614N. Eine spezielle O-Ring Dichtung aus EPDM hat die ACS-Zulassung für Trinkwasser. Es befinden sich 2 O-Ringe pro Fitting zur Abdichtung auf dem Messingstutzen. Ein PTFE-Ring dient zur Vermeidung des Kontaktes zwischen Aluminium und Messing.

Der verwendete Werkstoff kann in allen Trinkwassern ohne Einschränkung verwendet werden und entspricht in seinen Eigenschaften der Trinkwasserverordnung mit Zertifikat DVGW.

Die Fittings können mit einem handelsüblichen Schraubschlüssel verarbeitet werden.

Daten und Maße:

Die Schraubfittings sind in den Dimensionen 16x2 / 20x2 / 26x3 / 32x3 mm verfügbar.
Bis zu einer Betriebstemperatur von max. + 95°C sind die Fittings einsetzbar.
Die Fittings sind zertifiziert und geprüft nach DIN DVGW.
Die Messing Sechskantmutter der Schraubfittings besteht aus Warmpressmessing UNI EN12165 CW617N, stahlkugelgestrahlt und vernickelt.

Montageanleitung:

Das Rohr mit einem geeigneten Werkzeug kalibieren und ggfs. entgraten.
Ein für Trinkwasser zulässiges Fett auf das Rohrende auftragen, damit der Fitting mittels der O-Ringe leichter auf das Rohr gesteckt werden kann und die O-Ringe dadurch elastischer bleiben.
Die Sechskantmutter auf das Rohr ziehen.
Den Dichtkegel auf das Rohr aufstecken
Das Rohr in den Fitting bis zum Anschlag einführen.
Die Sechskantmutter von Hand so weit wie möglich festziehen und dann mit einem geeigneten Schraubenschlüssel nachziehen.
