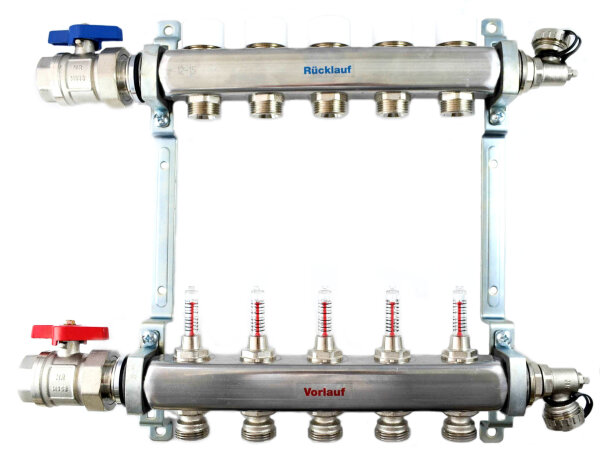

Die Edelstahl-Heizkreisverteiler mit Durchflußmengenmesser werden bei Installation einer Fußbodenheizung eingesetzt. Inklusive Messing Verteiler Anschluß-Set 1" AG( bestehend aus 2 Kugelhähnen ), Füll- und Entleerunghahn mit Entlüftungsfunktion.
Eigenschaften und Vorteile:
- Die Heizkreisverteiler sind aus Edelstahlprofil 1.4301 gefertigt
- Der Verteiler verfügt über beidseitigem Anschluß mit 1" Innengewinde
- Im Vorlaufbalken befinden sich die Durchflußmengenmesser 0-5,0 l/min
- Im Rücklaufbalken wurden die integrierten Ventile mit Anschluß M 30 x 1,5 eingebracht
- Auf die Ventile im Rücklaufbalken können fast alle gängigen Stellantriebe verwendet werden, die einen Anschluß von M 30 x 1,5, einen Hub von 4 mm und ein Schließmaß von 11 mm haben.
- Sekundärabgänge 3/4" AG mit Eurokonus, Abstand 50 mm ( gemessen von Mitte zu Mitte der Abgänge )
- Auf schalldämmenden Haltern montiert
- Die Durchflußmengenmesser bestehen aus einem Material, welches Haarrisse und somit einen zeitversetzten Schadensaustritt ausschließt, da bei falschem Umgang, beispielweise beim Einstellen der Durchflußmengenmesser, der gesamte Durchflußmengenmesser bricht und somit direkt ausgetauscht werden kann, wodurch Wasserschäden verhindert werden
- Mit der Kappe des Füll- und Entleerungshahnes lassen sich die Durchflußmengenmesser kinderleicht und durch eine Spezialfeder sehr exakt einstellen.
- Der Durchfluß kann bei den Durchflußmengenmessern von 0 Liter bis 5 Liter geregelt werden.
Technische Daten:
- Verteilerbalken Edelstahl Werkstoff: 1.4301 Edelstahlvierkantprofil
- Anschlüsse 1" Innengewinde beiderseits
- Vorlauf: Durchflußmengenmesser 0-5,0 l/min
- Rücklauf: Integrierte Ventile, voreinstellbar Anschlußgewinde M 30 x 1,5, mit Handverstellkappe, Stellantriebe nachrüstbar
- Abgänge: 3/4" AG mit Eurokonus, Abstand 50 mm
|
Heizkreise
|
Gewicht inkl. Verteilerset u. Entleerungshähne
|
ca. Länge inkl. Verteilerset u. Entleerungshähne
|
|
2
|
ca. 3,0 kg
|
275 mm
|
|
3
|
ca. 3,5 kg
|
325 mm
|
|
4
|
ca. 4,0 kg
|
375 mm
|
|
5
|
ca. 4,5 kg
|
430 mm
|
|
6
|
ca. 5,0 kg
|
480 mm
|
|
7
|
ca. 5,5 kg
|
525 mm
|
|
8
|
ca. 6,0 kg
|
575 mm
|
|
9
|
ca. 6,5 kg
|
625 mm
|
|
10
|
ca. 7,0 kg
|
675 mm
|
|
11
|
ca. 7,5 kg
|
725 mm
|
|
12
|
ca. 8,0 kg
|
770 mm
|
