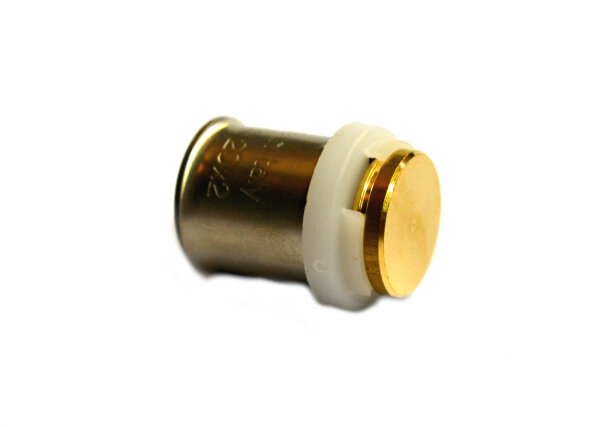

Das Aluverbund-Presssystem besteht aus umfangreichen und hochwertigen Messing Pressfittings mit DIN-DVGW Zulassung.
Eigenschaften und Vorteile:
Das System ist für die Heizungs- und Sanitäranwendung einsetzbar. Der Fittingskörper besteht aus Pressmessing UNI DN12165 CW617 N bzw. gezogener und geglühter Messingstange UNI EN12164 CW614N. Eine spezielle O-Ring Dichtung aus EPDM hat die ACS-Zulassung für Trinkwasser. Es befinden sich 2 O-Ringe pro Fitting zur Abdichtung auf dem Messingstutzen. Ein PTFE-Ring dient zur Vermeidung des Kontaktes zwischen Aluminium und Messing.
Der verwendete Werkstoff kann in allen Trinkwassern ohne Einschränkung verwendet werden und entspricht in seinen Eigenschaften der Trinkwasserverordnung mit Zertifikat DVGW.
Die Fittings müssen ordnungsgemäß mit dem Pressprofil TH verpresst werden.
Daten und Maße:
- Die Press-Fittings sind in den Dimensionen 16x2 / 20x2 / 26x3 / 32x3 mm verfügbar.
- Bis zu einer Betriebstemperatur von max. + 95°C sind die Fittings einsetzbar.
- Die Fittings sind zertifiziert und geprüft nach DIN DVGW.
- Die Presshülsen sind aus Edelstahl AISI 304 UNI EN10204, lösungsgeglüht.
Montageanleitung:
- Das Rohr mit einem geeigneten Werkzeug kalibieren und ggfs. entgraten.
- Ein für Trinkwasser zulässiges Fett auf das Rohrende auftragen, damit der Fitting mittels der O-Ringe leichter auf das Rohr gesteckt werden kann und die O-Ringe dadurch elastischer bleiben.
- Das Rohr in den Fitting bis zum Anschlag einführen ( Kontrollsichtfenster in der Presshülsen dient zur Sicherheit ).
- Die vorgeschriebene Pressbacke anhand der eigenen Markierung ansetzen und die Presshülse mit dem dafür geeigneten Werkzeug verpressen und darauf achten, dass die Längsachse des Rohres senkrecht zurn Zange steht.
