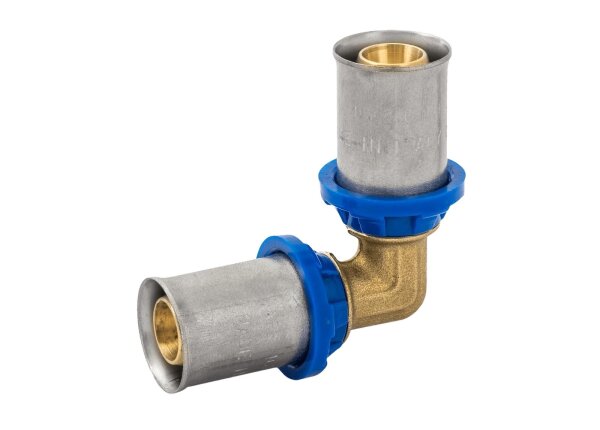

BV Press Winkel 90° blauer Ring 32x3 - 32x3

Artikelnummer: 1072-004
GTIN: 4251642901170
Kategorie: Aluverbund
Hersteller: B teurobrecher

Abmessung

7,80 €

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 2 - 3 Werktage (DE - Ausland abweichend)

Stk

Beschreibung

Das Aluverbund-Presssystem besteht aus umfangreichen und hochwertigen Messing Pressfittings mit DIN-DVGW Zulassung.

Eigenschaften und Vorteile:

Das System ist für die Heizungs- und Sanitäranwendung einsetzbar. Der Fittingskörper besteht aus Pressmessing CW617 N nach den Normen UNI EN ISO 21003-3 und UNI 1254-3. Es befinden sich 2 O-Ringe aus EPDM und 1 Klemmring aus Polyamid pro Fitting zur Abdichtung auf dem Messingstutzen. Ein PTFE-Ring dient zur Vermeidung des Kontaktes zwischen Aluminium und Messing.

Der verwendete Werkstoff kann in allen Trinkwassern ohne Einschränkung verwendet werden und entspricht in seinen Eigenschaften der Trinkwasserverordnung mit Zertifikat DVGW.

Die Fittings müssen ordnungsgemäß mit dem Pressprofil TH oder H verpresst werden. Das Pressprofil U kann nur für die Dimensionen 16 und 20 mm eingesetzt werden.

Daten und Maße Pressfittings:

Die Press-Fittings sind in den Dimensionen 16x2 / 20x2 / 26x3 / 32x3 mm verfügbar.
Temperaturbereich: -25° C bis +120°C
Die Press-Fittings sind "unverpresst undicht" sofern die Verarbeitung und Dichtigkeitsprüfung fachgerecht durchgeführt wird.
Betriebsdruck: max. 16 bar
Die Fittings sind zertifiziert und geprüft nach DIN DVGW.
Die Presshülsen sind aus Edelstahl AISI 304 UNI EN10204, lösungsgeglüht.
Montageanleitung:
1. Das Rohr mit einem geeigneten Werkzeug kalibieren und ggfs. entgraten.
2. Ein für Trinkwasser zulässiges Fett auf das Rohrende auftragen, damit der Fitting mittels der O-Ringe leichter auf das Rohr gesteckt werden kann und die O-Ringe dadurch elastischer bleiben.
3. Das Rohr in den Fitting bis zum Anschlag einführen ( Kontrollsichtfenster in der Presshülsen dient zur Sicherheit ).
4. Die vorgeschriebene Pressbacke anhand der eigenen Markierung ansetzen und die Presshülse mit dem dafür geeigneten Werkzeug verpressen und darauf achten, dass die Längsachse des Rohres senkrecht zurn Zange steht.
